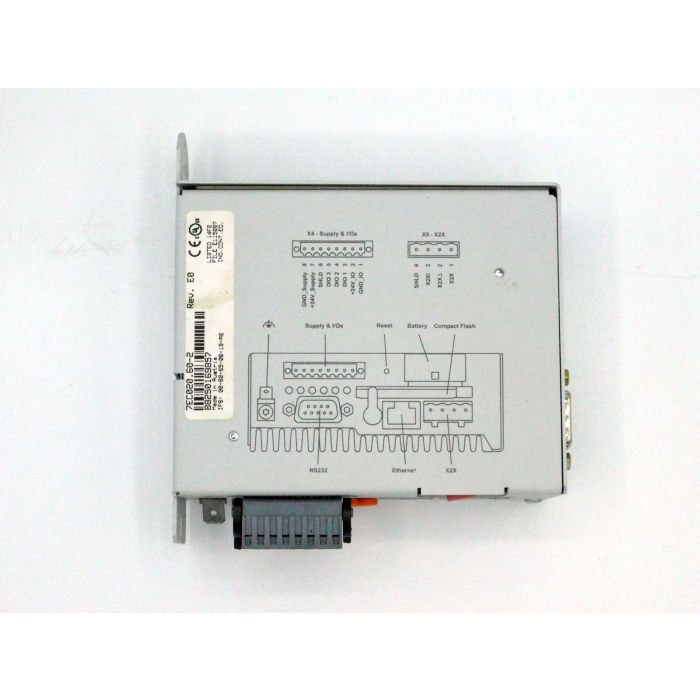

CONTROLLORE EMBEDDED COD. 7EC020.60-2

CONTROLLORE EMBEDDED COD. 7EC020.60-2

CONSUMO DI ENERGIA: <6 W

CONTROLLORE (SISTEMA OPERATIVO): AC140 (VERSIONE E2.82 O SUPERIORE)

CONTROLLORE (PROCESSORE "CLOCK"): 100 MHz

CONTROLLORE (DRAM): 32 MB

CONTROLLORE (SRAM): 32 MB

INGRESSI/USCITE (COLLEGAMENTO LATO MODULO): CONNETTORE 8 POLI

INGRESSI/USCITE (CONFIGURAZIONE): POSSONO ESSERE CONFIGURATE INDIVIDUALMENTE COME INGRESSI O USICTE

INTERFACCIA IF1 (TIPO): RS232

INTERFACCIA IF1 (VARIANTE): SPINA DSUB A 9 POLI

INTERFACCIA IF1 (INDICATORI DI STATO): 232 LED

INTERFACCIA IF1 (MAX. VELOCITÀ DI TRASFERIMENTO): 115.2 kbit/s A 19200 kbit/s A 15m

INTERFACCIA IF2 (TIPO): CAN ISOLATA ELETTRICAMENTE

INTERFACCIA IF2 (VARIANTE): SPINA DSUB A 9 POLI

INTERFACCIA IF2 (INDICATORI DI STATO): CAN LED

INTERFACCIA IF2 (MAX. VELOCITÀ DI TRASFERIMENTO): 50 kbit/s A 1000m A 500 kbit/s A 60m

INTERFACCIA IF2 (COLLEGABILE ALLA RETE): SI

INTERFACCIA IF2 (RESISTENZA DI TERMINAZIONE BUS): CABLATO ESTERNAMENTE

INTERFACCIA IF4 (TIPO): X2X LINK MASTER ELETTRICAMENTE ISOLATA

INTERFACCIA IF4 (VARIANTE): CONETTORE A 4 POLI

INTERFACCIA IF4 (INDICATORI DI STATO): X2X LED

INTERFACCIA IF4 (DISTANZA MAX.): 100m

INTERFACCIA IF4 (COLLEGABILE ALLA RETE): SI, TOPOLOGIA DI RETE: LINEA

INTERFACCIA IF6 (TIPO): IEEE 802.3 ETHERNET

INTERFACCIA IF6 (VARIANTE): PRESA RJ45

INTERFACCIA IF6 (INDICATORI DI STATO): ACT LED

INTERFACCIA IF6 (DISTANZA MAX.): 100m

INTERFACCIA IF6 (VELOCITÀ DI TRASFERIMENTO): 10/100 Mbit/s

ENCODER INCREMENTALE (DIMENSIONI DEL CONTATORE): 16-bit

ENCODER INCREMENTALE (FREQUENZA IN INGRESSO): MAX. 20 kHz

ENCODER INCREMENTALE (VALUTAZIONE): 4x

ENCODER INCREMENTALE (FORMA DEL SEGNALE): IMPULSO AD ONDA QUADRA

ENCODER INCREMENTALE (INGRESSI): A/B SULL'INGRESSO 1/2 IMPULSO DI RIFERIMENTO SULL'INGRESSO 3

INGRESSI DIGITALI (QUANTITÀ): MAX. 3

INGRESSI DIGITALI (TENSIONE DI INGRESSO): 24 VDC

INGRESSI DIGITALI (CIRCUITO): SINK

INGRESSI DIGITALI (RITARDO DI INGRESSO): <5 µs

INGRESSI DIGITALI (ISOLAMENTO ELETTRICO): INGRESSO - PLC

CONTATORI DI EVENTI (FORMA DEL SEGNALE): IMPULSO AD ONDA QUADRA

CONTATORI DI EVENTI (FREQUENZA IN INGRESSO): MAX. 100 kHz

CONTATORI DI EVENTI (INGRESSI): CONTATORE SULL'INGRESSO 1

CONTATORI DI EVENTI (DURATA DELL'IMPULSO): MIN. 5 µs

CONTATORI DI EVENTI (DIMENSIONI DEL CONTATORE): 32-bit

MISURAZIONE DELLA PORTA (FORMA DEL SEGNALE): IMPULSO AD ONDA QUADRA

MISURAZIONE DELLA PORTA (CONTROFREQUENZA): 31.25 kHz/4 MHz INTERNA, MAX. 100 kHz ESTERNA

MISURAZIONE DELLA PORTA (FREQUENZA IN INGRESSO): MAX. 100 kHz

MISURAZIONE DEL PERIODO (FORMA DEL SEGNALE): IMPULSO AD ONDA QUADRA

MISURAZIONE DEL PERIODO (FREQUENZA IN INGRESSO): MAX. 100 kHz

MISURAZIONE DEL PERIODO (CONTROFREQUENZA): 31.25 kHz/4 MHz INTERNA, MAX. 100 kHz ESTERNA

USCITE DIGITALI (VOLTAGGIO NOMINALE): 24 VDC

USCITE DIGITALI (PROTEZIONE USCITA): TAGLIO PER SOVRACCORRENTE O CORTOCIRCUITO

USCITE DIGITALI (CORRENTE NOMINALE): 500 mA

USCITE DIGITALI (FREQUENZA DI COMMUTAZIONE CARICO RESISTIVO): MAX. 100 Hz

USCITE DIGITALI (RITARDO DI COMMUTAZIONE): Typ. 250 μs

USCITE DIGITALI (TIPO INTERFACCIA): MAX. 3

USCITE DIGITALI (TIPO): USCITE TRANSISTOR "HIGH-SIDE", LEGGIBILI

USCITE DIGITALI (ISOLAMENTO ELETTRICO PLC - INGRESSO): SI

GRADO DI PROTEZIONE SECONDO EN 60529: IP20

TEMPERATURA (FUNZIONAMENTO): 0 A 45°C

TEMPERATURA (STOCCAGGIO): -25 A 55°C

UMIDITÀ RELATIVA (FUNZIONAMENTO): 5 A 95%

DIMENSIONI (LARGHEZZA): 43mm

DIMENSIONI (ALTEZZA): 122mm

DIMENSIONI (PROFONDITÀ): 110mm

PRODUTTORE: B&R

CODICE PRODUTTORE: 7EC020.60-2
