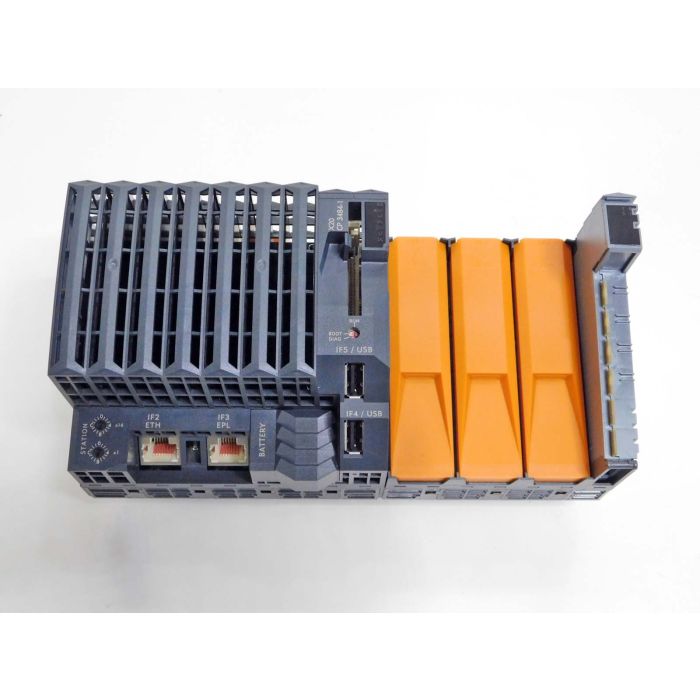

CPU COD. X20CP3484-1

CPU COD. X20CP3484-1

INTERFACCE: 1x RS232, 1x ETHERNET, 1x POWERLINK V1/V2, 2x USB, 1x X2X LINK

MODULO DI SISTEMA: CPU

RAFFREDDAMENTO: SENZA VENTOLA

INDICATORI DI STATO: FUNZIONE CPU, SURRISCALDAMENTO, ETHERNET, POWERLINK, COMPACTFLASH, BATTERIA

DIAGNOSTICA (BATTERIA): SI, UTILIZZANDO L'INDICATORE DI STATO LED E IL SOFTWARE

DIAGNOSTICA (FUNZIONE CPU): SI, UTILIZZANDO L'INDICATORE DI STATO LED

DIAGNOSTICA (COMPACTFLASH): SI, UTILIZZANDO L'INDICATORE DI STATO LED

DIAGNOSTICA (ETHERNET): SI, UTILIZZANDO L'INDICATORE DI STATO LED

DIAGNOSTICA (POWERLINK): SI, UTILIZZANDO L'INDICATORE DI STATO LED

DIAGNOSTICA (SURRISCALDAMENTO): SI, UTILIZZANDO L'INDICATORE DI STATO LED

SUPPORTO (ACOPOS): SI

SUPPORTO (COMPONENTI VISIVI): SI

CONSUMO ENERGETICO SENZA SCHEDA DI MEMORIA, MODULO DI INTERFACCIA E USB: 10.5 W

CONSUMO ENERGETICO INTERNO DELL'X2X LINK E DELL'ALIMENTATORE I/O (BUS): 1.42 W

CONSUMO ENERGETICO INTERNO DELL'X2X LINK E DELL'ALIMENTATORE I/O (I/O INTERNO): 0.6 W

ISOLAMENTO ELETTRICO (IF1 - IF2): SI

ISOLAMENTO ELETTRICO (IF1 - IF3): SI

ISOLAMENTO ELETTRICO (IF1 - IF4): NO

ISOLAMENTO ELETTRICO (IF1 - IF5): NO

ISOLAMENTO ELETTRICO (IF1 - IF6): SI

ISOLAMENTO ELETTRICO (IF2 - IF4): SI

ISOLAMENTO ELETTRICO (IF2 - IF5): SI

ISOLAMENTO ELETTRICO (IF3 - IF4): SI

ISOLAMENTO ELETTRICO (IF3 - IF5): SI

ISOLAMENTO ELETTRICO (IF4 - IF5): NO

ISOLAMENTO ELETTRICO (IF4 - IF6): SI

ISOLAMENTO ELETTRICO (IF5 - IF6): SI

ISOLAMENTO ELETTRICO (PLC - IF1): NO

ISOLAMENTO ELETTRICO (PLC - IF2): SI

ISOLAMENTO ELETTRICO (PLC - IF3): SI

ISOLAMENTO ELETTRICO (PLC - IF4): NO

ISOLAMENTO ELETTRICO (PLC - IF5): NO

ISOLAMENTO ELETTRICO (PLC - IF6): SI

CERTIFICAZIONE CE: SI

CERTIFICAZIONE UKCA: SI

CERTIFICAZIONE ATEX: ZONA 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (VEDERE IL MANUALE X20) FTZÚ 09 ATEX 0083X

CERTIFICAZIONE UL: cULus E115267 APPARECCHIATURE DI CONTROLLO INDUSTRIALE

CERTIFICAZIONE HAZLOC: cCSAus 244665 APPARECCHIATURE PER IL CONTROLLO DEI PROCESSI PER LUOGHI PERICOLOSI CLASSE I, DIVISIONE 2, GRUPPI ABCD, T5

CERTIFICAZIONE DNV: TEMPERATURA B (0 -55°C), UMIDITÀ B (FINO AL 100%), VIBRAZIONE B (4g), EMC B (PONTE E PONTE APERTO)

CERTIFICAZIONE LR: ENV1

CERTIFICAZIONE KR: SI

CERTIFICAZIONE ABS: SI

CERTIFICAZIONE EAC: SI

CERTIFICAZIONE KC: SI

ALIMENTAZIONE CPU E X2X LINK (VOLTAGGIO INGRESSO): 24 VDC -15% / +20%

ALIMENTAZIONE CPU E X2X LINK (CORRETE INGRESSO): MAX. 2.2 A

ALIMENTAZIONE CPU E X2X LINK (FUSIBILE): INTEGRATO, NON SOSTITUIBILE

ALIMENTAZIONE CPU E X2X LINK (PROTEZIONE DA INVERSIONE DI POLARITÀ): SI

USCITA ALIMENTAZIONE X2X LINK (POTENZA DI USCITA NOMINALE): 7 W

USCITA ALIMENTAZIONE X2X LINK (COLLEGAMENTO IN PARALLELO): SI

USCITA ALIMENTAZIONE X2X LINK (OPERAZIONE RIDONDANTE): SI

INGRESSO ALIMENTAZIONE I/O (VOLTAGGIO INGRESSO): 24 VDC -15% / +20%

INGRESSO ALIMENTAZIONE I/O (FUSIBILE): FUSIBILE DI LINEA RICHIESTO (MAX. 10 A, AZIONE RITARDATA)

USCITA ALIMENTAZIONE I/O (TENSIONE DI USCITA NOMINALE): 24 VDC

USCITA ALIMENTAZIONE I/O (CARICO DI CONTATTO CONSENTITO): 10 A

INFORMAZIONI GENERALI ALIMENTAZIONE (INDICATORI DI STATO): SOVRACCARICO, STATO OPERATIVO, STATO DEL MODULO, TRASFERIMENTO DATI RS232

INFORMAZIONI GENERALI ALIMENTAZIONE (DIAGNOSTICA - TRASFERIMENTO DATI RS232): SI, UTILIZZANDO L'INDICATORE DI STATO A LED

INFORMAZIONI GENERALI ALIMENTAZIONE (DIAGNOSTICA - MODULO IN FUNZIONE/ERRORE): SI, UTILIZZANDO L'INDICATORE DI STATO A LED E IL SOFTWARE

INFORMAZIONI GENERALI ALIMENTAZIONE (DIAGNOSTICA - SOVRACCARICO): SI, UTILIZZANDO L'INDICATORE DI STATO A LED E IL SOFTWARE

INFORMAZIONI GENERALI ALIMENTAZIONE (ISOLAMENTO ELETTRICO - ALIMENTAZIONE I/O - ALIMENTAZIONE DI POTENZA I/O): NO

INFORMAZIONI GENERALI ALIMENTAZIONE (ISOLAMENTO ELETTRICO - ALIMENTAZIONE CPU/X2X LINK - ALIMENTAZIONE DI POTENZA CPU/X2X LINK): SI

CONTROLLORE (SLOT COMPACTFLASH): 1

CONTROLLORE ("CLOCK" N TEMPO REALE): NON VOLATILE, RISOLUZIONE 1s, PRECISIONE DA -20 A 20 PPM A 25°C

CONTROLLORE (FPU): SI

CONTROLLORE (TIPO PROCESSORE): CELERON 266 (COMPATIBILE)

CONTROLLORE (CACHE L1 PER DATI E CODICE PROGRAMMA): 2x 16 kB

CONTROLLORE (PROCESSORE I/O INTEGRATO): ELABORA I PUNTI DATI I/O IN BACKGROUND

CONTROLLORE (SLOT INTERFACCIA MODULARI): 3

CONTROLLORE (VARIABILI RIMANENTI): MAX. 64 kB

CONTROLLORE (TEMPO DI CICLO DELLA CLASSE DI ATTIVITÀ PIÙ BREVE): 800 µs

CONTROLLORE (TEMPO TIPICO DEL CICLO DI ISTRUZIONE): 0.007 µs

CONTROLLORE (BUFFERIZZAZIONE DEI DATI - MONITORAGGIO DELLA BATTERIA): SI

CONTROLLORE (BUFFERIZZAZIONE DEI DATI - BATTERIA AL LITIO): ALMENO 3 ANNI

CONTROLLORE (MEMORIA STANDARD - RAM): 64 MB SDRAM

CONTROLLORE (MEMORIA STANDARD - RAM UTENTE): 1 MB SRAM

INTERFACCIA IF1 (TIPO): RS232

INTERFACCIA IF1 (VARIANTE): COLLEGAMENTO TRAMITE MORSETTIERA A 12 POLI TB12

INTERFACCIA IF1 (VELOCITÀ DI TRASFERIMENTO): MAX. 115.2 kbit/s

INTERFACCIA IF2 (TIPO): ETHERNET

INTERFACCIA IF2 (VARIANTE): RJ45 SCHERMATO

INTERFACCIA IF2 (LUNGHEZZA DELLA LINEA): MASSIMO 100mt FRA DUE STAZIONI (LUNGHEZZA DEL SEGMENTO)

INTERFACCIA IF2 (VELOCITÀ DI TRASFERIMENTO): 10/100 Mbit/s

INTERFACCIA IF3 (BUS DI CAMPO): POWERLINK V1/V2

INTERFACCIA IF3 (TIPO): 100BASE-T (ANSI/IEEE 802.3)

INTERFACCIA IF3 (VARIANTE): RJ45 SCHERMATO

INTERFACCIA IF3 (LUNGHEZZA DELLA LINEA): MASSIMO 100mt FRA DUE STAZIONI (LUNGHEZZA DEL SEGMENTO)

INTERFACCIA IF3 (VELOCITÀ DI TRASFERIMENTO): 100 Mbit/s

INTERFACCIA IF4 (TIPO): USB 1.1

INTERFACCIA IF4 (VARIANTE): TIPO A

INTERFACCIA IF4 (MASSIMA CORRENTE IN USCITA): 0.5 A

INTERFACCIA IF5 (TIPO): USB 1.1

INTERFACCIA IF5 (VARIANTE): TIPO A

INTERFACCIA IF5 (MASSIMA CORRENTE IN USCITA): 0.5 A

INTERFACCIA IF6 (TIPO): X2X LINK MASTER

INTERFACCIA IF6 (QUANTITÀ): 1

ORIENTAMENTO DI MONTAGGIO (ORIZZONTALE): SI

ORIENTAMENTO DI MONTAGGIO (VERTICALE): SI

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (0 A 2000mt): NESSUNA LIMITAZIONE

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (>2000mt): RIDUZIONE DELLA TEMPERATURA AMBIENTE DI 0.5°C OGNI 100mt

GRADO DI PROTEZIONE SECONDO EN 60529: IP20

TEMPERATURA (FUNZIONAMENTO CON MONTAGGIO ORIZZONTALE): 0 A 55°C

TEMPERATURA (FUNZIONAMENTO CON MONTAGGIO VERTICALE): 0 A 50°C

TEMPERATURA (STOCCAGGIO E TRASPORTO): -25 A 70°C

UMIDITÀ RELATIVA (FUNZIONAMENTO, STOCCAGGIO E TRASPORTO): 5 to 95%, SENZA CONDENSA

NOTE: ORDINARE LA COMPACTFLASH SEPARATAMENTE. BATTERIA DI RISERVA, PIASTRA DI COPETURA TERMINALE X20 (DESTRA), MORSETTIERA X20 A 12 POLI E COPERCHI PER SLOT MODULI INTERFACCIA INCLUSI NELLA FORNITURA

DIMENSIONI (LARGHEZZA): 200mm

DIMENSIONI (ALTEZZA): 99mm

DIMENSIONI (PROFONDITÀ): 85mm

PRODUTTORE: B&R

CODICE PRODUTTORE: X20CP3484-1

ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE
