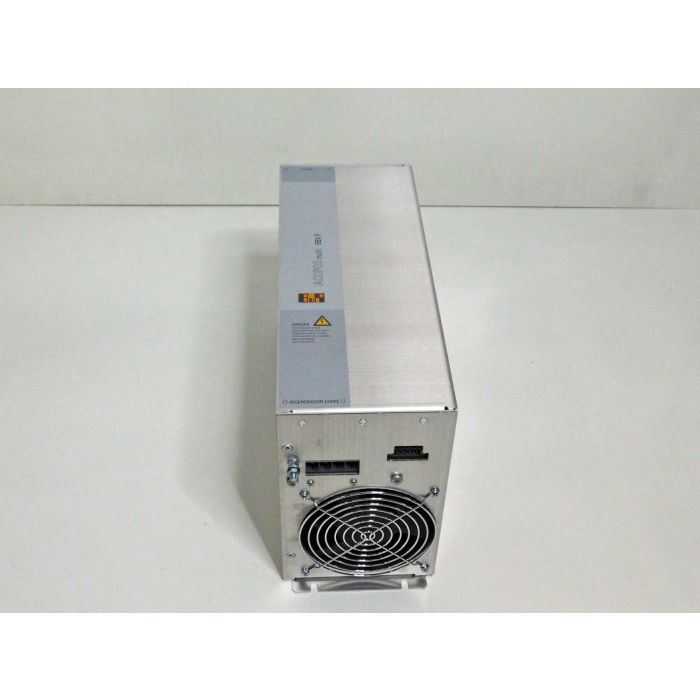

FILTRO DI LINEA ACOPOSmulti COD. 8BVF0440H000.001-2

FILTRO DI LINEA ACOPOSmulti COD. 8BVF0440H000.001-2

TIPO DI RAFFREDDAMENTO E MONTAGGIO: MONTAGGIO A PARETE

CERTIFICAZIONE CE: SI

CERTIFICAZIONE UL: cULUS E225616 APPARECCHIATURE DI CONVERSIONE DI POTENZA

CERTIFICAZIONE KC: SI

CONFIGURAZIONI DI RETE COSENTITE: TT, TN

TENSIONE DI INGRESSO DI RETE: 3x 220 A 3x 480 VAC ±10%

FREQUENZA: 50 / 60 Hz ±4%

ASSEGNAZIONE AL MODULO DI ALIMENTAZIONE: 8BVP0440HC00.000-1

ASSEGNAZIONE AL MODULO DI ALIMENTAZIONE: 8BVP0440HW00.000-1

CORRENTE CONTINUA: 45 Aeff

CORRENTE DI PICCO <10s: 180 Aeff

RIDUZIONE DELLA CORRENTE CONTINUA A TEMPERATURA AMBIENTE A PARTIRE DA 40°C: 0.4 Aeff per °C

RIDUZIONE DELLA CORRENTE CONTINUA IN FUNZIONE DELL'ALTEZZA DI INSTALLAZIONE (A PARTIRE DA 1000mt SUL LIVELLO DEL MARE): 3.6 Aeff

DISSIPAZIONE DI POTENZA ALLA CORRENTE NOMINALE: 210 W

FILTRO DI RETE INTEGRATO SECONDO EN 61800-3, CATEGORIA C3: SI

VARIANTE (L1, L2, L3, PE E L1´, L2´, L3´, PE): CONNETTORE MASCHIO

VARIANTE (PE): BULLONE FILETTATO M5

VARIANTE (COLLEGAMENTO SCHERMATO SULLA RETE): NO

VARIANTE (COLLEGAMENTO SCHERMATO SUL DISPOSITIVO): SI

SEZIONE DI COLLEGAMENTO DEL TERMINALE (FILI FLESSIBILI A TREFOLI FINI CON CAPICORDA): 0.5 A 16mm²

DATI DI APPROVAZIONI (UL/C-UL-US CSA): 20 A 6 AWG

DIMENSIONE DELLA SEZIONE DEL CAVO TERMINALE DELLA CONNESSIONE DELLO SCHERMO: 23 A 35mm

MASSIMO CONSUMO DI ENERGIA DURANET IL FUNZIONAMENTO (PFan8BVF...): 8.25 W

VARIANTE (T+, T-): CONNETTORE MASCHIO

SEZIONE DI CCOLLEGAMENTO DEL TERMINALE (FILI FLESSIBILI A TREFOLI FINI CON CAPICORDA): 0.25 A 2.5mm²

DATI DI APPROVAZIONE (UL/C-UL-US): 30 A 12 AWG

DATI DI APPROVAZIONE (CSA): 28 A 12 AWG

CAPACITÀ DI SCARICA: 14.1 µF

ORIENTAMENTO DI MONTAGGIO CONSENTITI (APPESO VERTICALMENTE): SI

ORIENTAMENTO DI MONTAGGIO CONSENTITI (ORIZZONTALE A FACIA IN SU): SI

ORIENTAMENTO DI MONTAGGIO CONSENTITI (IN PIEDI ORIZZONTALMENTE): NO

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (NOMINALE): 0 A 500mt

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (MASSIMA): 4000mt

GRADO DI INQUINAMENTO SECONDO EN 61800-5-1: 2 (INQUINAMENTO NON CONDUTTIVO)

CATEGORIA DI SOVRATENSIONE SECONDO EN 61800-5-1: III

CATEGORIA DI PROTEZIONE SECONDO EN 60529: IP20

TEMPERATURA (DI FUNZIONAMENTO NOMINALE): 5°C A 40°C

TEMPERATURA (DI FUNZIONAMENTO MASSIMA): 55°C

TEMPERATURA (STOCCAGGIO): -25°C A 55°C

TEMPERATURA (TRASPORTO): -25°C A 70°C

UMIDITÀ RELATIVA (FUNZIONAMENTO): 5 A 85%

UMIDITÀ RELATIVA (STOCCAGGIO): 5 A 95%

UMIDITÀ RELATIVA (TRASPORTO): MAX. 95% A 40°C

DIMENSIONI (LARGHEZZA): 135mm

DIMENSIONI (ALTEZZA): 378mm

DIMENSIONI (PROFONDITÀ): 212mm

PESO: 15kg

PRODUTTORE: B&R

CODICE PRODUTTORE: 8BVF0440H000.001-2

ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE

clicca per scaricare la scheda tecnica
