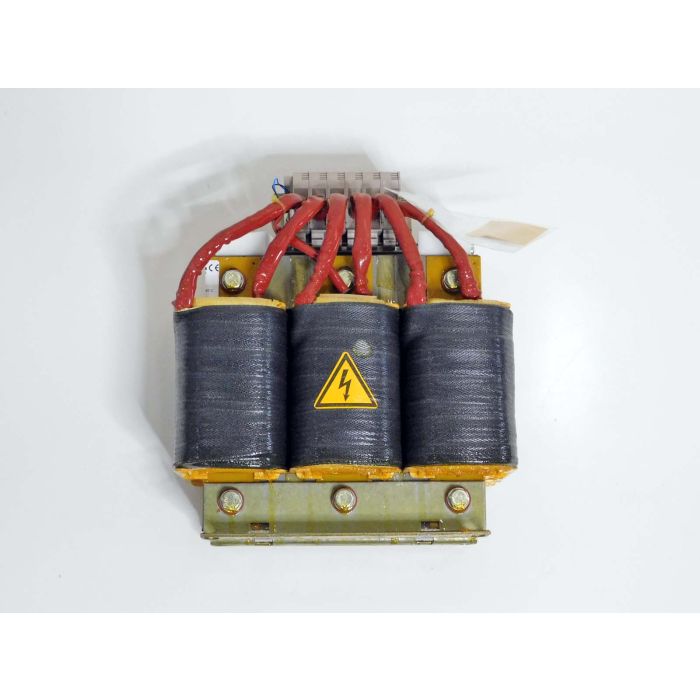

INDUTTANZA DI RIGENERAZIONE ACOPOSmulti COD. 8BVR0440H000.100-1

INDUTTANZA DI RIGENERAZIONE ACOPOSmulti COD. 8BVR0440H000.100-1

TIPO DI RAFFREDDAMENTO E MONTAGGIO: MONTAGGIO A PARETE

CERTIFICAZIONE CE: SI

CERTIFICAZIONE UL: cULUS E225616 APPARECCHIATURE DI CONVERSIONE DI POTENZA

CERTIFICAZIONE KC: SI

TENSIONE DI INGRESSO DI RETE: 3x 220 A 3x 480 VAC ±10%

FREQUENZA: 50 / 60 Hz ±4%

ASSEGNAZIONE AL MODULO DI ALIMENTAZIONE: 8BVP0440HC00.000-1

ASSEGNAZIONE AL MODULO DI ALIMENTAZIONE: 8BVP0440HW00.000-1

CORRENTE CONTINUA: 45 Aeff

CORRENTE DI PICCO: <10s: 90 Aeff

RIDUZIONE DELLA CORRENTE CONTINUA A TEMPERATURA AMBIENTE A PARTIRE (ORIENTAMENTO DI MONTAGGIO VERTICALE): 0.4 Aeff per °C (A PARTIRE DA 40°C)

RIDUZIONE DELLA CORRENTE CONTINUA IN FUNZIONE DELL'ALTEZZA DI INSTALLAZIONE (A PARTIRE DA 1000mt SUL LIVELLO DEL MARE): 3.6 Aeff PER 1000mt

DISSIPAZIONE DI POTENZA ALLA CORRENTE NOMINALE: 330 W

VARIANTE (U1, V1, W1, U2, V2, W2): TERMINALI

VARIANTE (COLLEGAMENTO SCHERMATO SULLA RETE): NO

VARIANTE (COLLEGAMENTO SCHERMATO SUL DISPOSITIVO): NO

SEZIONE DI COLLEGAMENTO DEL TERMINALE (NUCLEO SOLIDO / LINEE A PIÙ CONDUTTORI): 1.5 A 25mm²

SEZIONE DI COLLEGAMENTO DEL TERMINALE (FILI FLESSIBILI A TREFOLI FINI CON CAPICORDA): 1.5 A 16mm²

DATI DI APPROVAZIONI (UL/C-UL-US CSA): 18 A 4 AWG

INDUTTANZA: 1 mH

VARIANTE (T+, T-): TERMINALI

SEZIONE DI CCOLLEGAMENTO DEL TERMINALE (FILI FLESSIBILI A TREFOLI FINI CON CAPICORDA): 0.5 A 2.5mm²

DATI DI APPROVAZIONE (UL/C-UL-US): 30 A 12 AWG

DATI DI APPROVAZIONE (CSA): 26 A 12 AWG

ORIENTAMENTO DI MONTAGGIO CONSENTITI (APPESO VERTICALMENTE): NO

ORIENTAMENTO DI MONTAGGIO CONSENTITI (ORIZZONTALE A FACIA IN SU): NO

ORIENTAMENTO DI MONTAGGIO CONSENTITI (IN PIEDI ORIZZONTALMENTE): SI

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (NOMINALE): 0 A 500mt

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (MASSIMA): 4000mt

GRADO DI INQUINAMENTO SECONDO EN 61800-5-1: 2 (INQUINAMENTO NON CONDUTTIVO)

CATEGORIA DI SOVRATENSIONE SECONDO EN 61800-5-1: III

CATEGORIA DI PROTEZIONE SECONDO EN 60529: IP20

TEMPERATURA (DI FUNZIONAMENTO NOMINALE): 5°C A 40°C

TEMPERATURA (DI FUNZIONAMENTO MASSIMA): 55°C

TEMPERATURA (STOCCAGGIO): -25°C A 55°C

TEMPERATURA (TRASPORTO): -25°C A 70°C

UMIDITÀ RELATIVA (FUNZIONAMENTO): 5 A 85%

UMIDITÀ RELATIVA (STOCCAGGIO): 5 A 95%

UMIDITÀ RELATIVA (TRASPORTO): MAX. 95% A 40°C

DIMENSIONI (LARGHEZZA): 251mm

DIMENSIONI (ALTEZZA): 285mm

DIMENSIONI (PROFONDITÀ): 146mm

PESO: 24.1kg

PRODUTTORE: B&R

CODICE PRODUTTORE: 8BVR0440H000.100-1

ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE

clicca per scaricare la scheda tecnica
