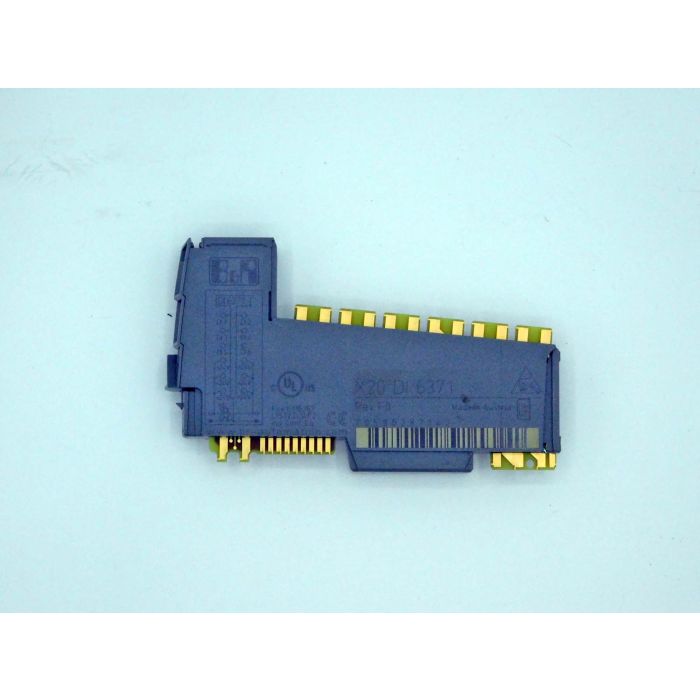

MODULO 6 INGRESSI DIGITALI COD. X20DI6371

MODULO 6 INGRESSI DIGITALI COD. X20DI6371

MODULO I/O: 6 INGRESSI DIGITALI 24 VDC PER COLLEGAMENTI A 1 O 2 FILI

INDICATRI DI STATO: FUNZIONE I/O PER CANALE, STATO OPERATIVO, STATO DEL MODULO

DIAGNOSTICA (MODULO IN FUNZIONE/ERRORE): SI, UTILIZZANDO L'INDICATORE DI STATO LED E IL SOFTWARE

CONSUMO DI ENERGIA (BUS): 0.15 W

CONSUMO DI ENERGIA (I/O INTERNO): 0.88 W

CERTIFICAZIONE CE: SI

CERTIFICAZIONE UKCA: SI

CERTIFICAZIONE ATEX: ZONA 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (VEDERE IL MANUALE X20) FTZÚ 09 ATEX 0083X

CERTIFICAZIONE UL: cULus E115267 APPARECCHIATURE DI CONTROLLO INDUSTRIALE

CERTIFICAZIONE HAZLOC: cCSAus 244665 APPARECCHIATURE PER IL CONTROLLO DEI PROCESSI PER LUOGHI PERICOLOSI CLASSE I, DIVISIONE 2, GRUPPI ABCD, T5

CERTIFICAZIONE DNV: TEMPERATURA B (0 -55°C), UMIDITÀ B (FINO AL 100%), VIBRAZIONE B (4g), EMC B (PONTE E PONTE APERTO)

CERTIFICAZIONE LR: ENV1

CERTIFICAZIONE KR: SI

CERTIFICAZIONE ABS: SI

CERTIFICAZIONE EAC: SI

CERTIFICAZIONE KC: SI

INGRESSI DIGITALI (VOLTAGGIO NOMINALE): 24 VDC

INGRESSI DIGITALI (CARATTERISTICHE DI INGRESSO SECONDO EN 61131-2): TIPO 1

INGRESSI DIGITALI (VOLTAGGIO INGRESSO): 24 VDC -15% / +20%

INGRESSI DIGITALI (CORRENTE IN INGRESSO A 24 VDC): Typ. 3.75 mA

INGRESSI DIGITALI (CIRCUITO INGRESSO): SINK

INGRESSI DIGITALI (FILTRO INGRESSO - HARDWARE): ≤100 μs

INGRESSI DIGITALI (FILTRO INGRESSO - SOFTWARE): PREDEFINITO 1ms, CONFIGURABILE TRA 0 E 25ms CON INCREMENTI DI 0.2ms

INGRESSI DIGITALI (TIPO DI CONNESSIONE): COLLEGAMENTI A 1 O 2 FILI

INGRESSI DIGITALI (RESISTENZA IN INGRESSO): Typ. 6.4 kΩ

INGRESSI DIGITALI (SOGLIA DI COMMUTAZIONE - BASSA): <5 VDC

INGRESSI DIGITALI (SOGLIA DI COMMUTAZIONE - ALTA): >15 VDC

INGRESSI DIGITALI (TENSIONE DI ISOLAMENTO TRA CANALE E BUS): 500 Veff

ALIMENTAZIONE DEL SENSORE (VOLTAGGIO): ALIMENTAZIONE DEL MODULO MENO CADUTA DI TENSIONE PER PROTEZIONE DA CORTOCIRCUITO

ALIMENTAZIONE DEL SENSORE (CADUTA DI TENSIONE PER PROTEZIONE DA CORTOCIRCUITO A 500 mA): MAX. 2 VDC

ALIMENTAZIONE DEL SENSORE (SOMMA CORRENTE): 0.5 A

ALIMENTAZIONE DEL SENSORE (A PROVA DI CORTOCIRCUITO): SI

ISOLAMENTO ELETTRICO: CANALE ISOLATO DAL BUS

ISOLAMENTO ELETTRICO: CANALE NON ISOLATO DAL CANALE

ORIENTAMENTO DI MONTAGGIO (ORIZZONTALE): SI

ORIENTAMENTO DI MONTAGGIO (VERTICALE): SI

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (0 A 2000mt): NESSUNA LIMITAZIONE

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (>2000mt): RIDUZIONE DELLA TEMPERATURA AMBIENTE DI 0.5°C OGNI 100mt

GRADO DI PROTEZIONE SECONDO EN 60529: IP20

TEMPERATURA (FUNZIONAMENTO CON MONTAGGIO ORIZZONTALE): -25 A 60°C

TEMPERATURA (FUNZIONAMENTO CON MONTAGGIO VERTICALE): -25 A 50°C

TEMPERATURA (STOCCAGGIO E TRASPORTO): -40 A 85°C

UMIDITÀ RELATIVA (FUNZIONAMENTO, STOCCAGGIO E TRASPORTO): 5 to 95%, SENZA CONDENSA

NOTE: ORDINARE SEPARATAMENTE 1x MORSETTIERA COD. X20TB06 OPPURE X20TB12 E 1x MODULO BUS X20BM11

DISTANZA FRA I CONTATTI: 12.5+0.2mm

PRODUTTORE: B&R

CODICE PRODUTTORE: X20DI6371

ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE

clicca per scaricare la scheda tecnica
