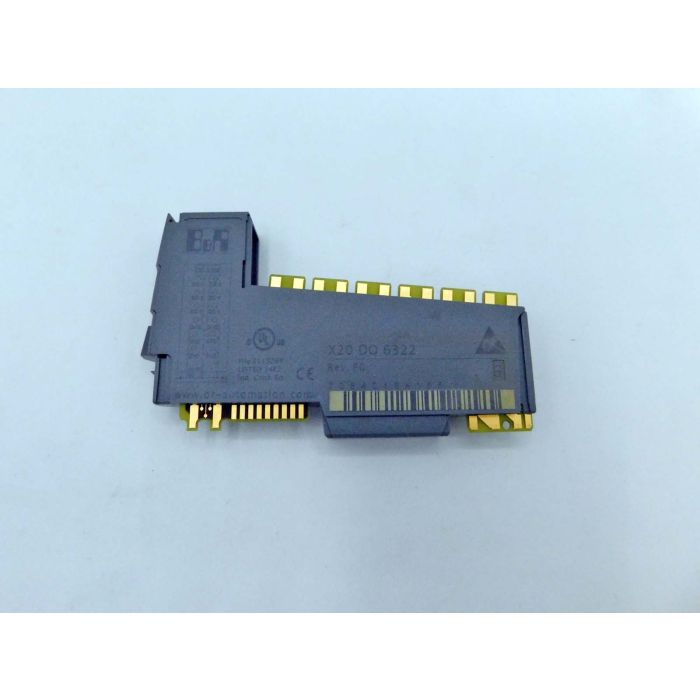

MODULO 6 USCITE DIGITALI COD. X20DO6322
MODULO 6 USCITE DIGITALI COD. X20DO6322
MODULO I/O: 6 USCITE DIGITALI 24 VDC PER COLLEGAMENTI A 1 O 2 FILI
INDICATRI DI STATO: FUNZIONE I/O PER CANALE, STATO OPERATIVO, STATO DEL MODULO
DIAGNOSTICA (MODULO IN FUNZIONE/ERRORE): SI, UTILIZZANDO L'INDICATORE DI STATO LED E IL SOFTWARE
DIAGNOSTICA (USCITE): SI, UTILIZZANDO L'INDICATORE DI STATO LED E IL SOFTWARE (STATO DI ERRORE USCITA)
CONSUMO DI ENERGIA (BUS): 0.18 W
CONSUMO DI ENERGIA (I/O INTERNO): 0.71 W
DISSIPAZIONE DI POTENZA AGGIUNTIVA CAUSATA DAGLI ATTUATORI (RESISTIVO) [W]: +0.31
CERTIFICAZIONE CE: SI
CERTIFICAZIONE UKCA: SI
CERTIFICAZIONE ATEX: ZONA 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (VEDERE IL MANUALE X20) FTZÚ 09 ATEX 0083X
CERTIFICAZIONE UL: cULus E115267 APPARECCHIATURE DI CONTROLLO INDUSTRIALE
CERTIFICAZIONE HAZLOC: cCSAus 244665 APPARECCHIATURE PER IL CONTROLLO DEI PROCESSI PER LUOGHI PERICOLOSI CLASSE I, DIVISIONE 2, GRUPPI ABCD, T5
CERTIFICAZIONE DNV: TEMPERATURA B (0 -55°C), UMIDITÀ B (FINO AL 100%), VIBRAZIONE B (4g), EMC B (PONTE E PONTE APERTO)
CERTIFICAZIONE LR: ENV1
CERTIFICAZIONE KR: SI
CERTIFICAZIONE ABS: SI
CERTIFICAZIONE EAC: SI
CERTIFICAZIONE KC: SI
USCITE DIGITALI (VARIANTE): APPROVIGGIONAMNETO DI CORRENTE FET
USCITE DIGITALI (VOLTAGGIO NOMINALE): 24 VDC
USCITE DIGITALI (TENSIONE DI COMMUTAZIONE): 24 VDC -15% / +20%
USCITE DIGITALI (CORRENTE DI USCITA NOMINALE): 0.5 A
USCITE DIGITALI (CORRENTE NOMINALE TOTALE): 3 A
USCITE DIGITALI (TIPO DI CONNESSIONE): COLLEGAMENTI A 1 O 2 FILI
USCITE DIGITALI (CIRCUITO DI USCITA): SORGENTE
USCITE DIGITALI (PROTEZIONE DELL'USCITA): SPEGNIMENTO TERMICO IN CASO DI SOVRACCORRENTE O CORTOCIRCUITO (VEDI VALORE "CORRENTE DI PICCO DI CORTOCIRCUITO"). DIODO DI RICIRCOLO INTERNO PER LA COMMUTAZIONE DI CARICHI INDUTTIVI (VEDI CAPITOLO "COMMUTAZIONE DI CARICHI INDUTTIVI")
USCITE DIGITALI (STATO DIAGNOSTICO): MONITORAGGIO DELL'USCITA CON UN RITARDO DI 10 ms
USCITE DIGITALI (CORRENTE DI DISPERSIONE QUANDO L'USCITA È DISATTIVATA): 5 µA
USCITE DIGITALI (RDS-ON): 210 mΩ
USCITE DIGITALI (PICCO DI CORRENTE DI CORTOCIRCUITO): <12 A
USCITE DIGITALI (ACCENSIONE IN CASO DI ARRESTO PER SOVRACCARICO O ARRESTO PER CORTOCIRCUITO): APPROS. 10 ms (DIPENDE DALLA TEMPERATURA DEL MODULO)
USCITE DIGITALI (RITARDO DI COMMUTAZIONE 0 → 1): <300 µs
USCITE DIGITALI (RITARDO DI COMMUTAZIONE 1 → 0): <300 µs
USCITE DIGITALI (FREQUENZA DI COMMUTAZIONE - CARICO RESISTIVO): MAX. 500 Hz
USCITE DIGITALI (FREQUENZA DI COMMUTAZIONE - CARICO INDUTTIVO): VEDI CAPITOLO "COMMUTAZIONE DI CARICHI INDUTTIVI"
USCITE DIGITALI (TENSIONE DI FRENATURA ALLO SPEGNIMENTO DI CARICHI INDUTTIVI): Typ. 50 VDC
USCITE DIGITALI (TENSIONE DI ISOLAMENTO TRA CANALE E BUS): 500 Veff
ISOLAMENTO ELETTRICO: CANALE ISOLATO DAL BUS
ISOLAMENTO ELETTRICO: CANALE NON ISOLATO DAL CANALE
ORIENTAMENTO DI MONTAGGIO (ORIZZONTALE): SI
ORIENTAMENTO DI MONTAGGIO (VERTICALE): SI
ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (0 A 2000mt): NESSUNA LIMITAZIONE
ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (>2000mt): RIDUZIONE DELLA TEMPERATURA AMBIENTE DI 0.5°C OGNI 100mt
GRADO DI PROTEZIONE SECONDO EN 60529: IP20
TEMPERATURA (FUNZIONAMENTO CON MONTAGGIO ORIZZONTALE): -25 A 60°C
TEMPERATURA (FUNZIONAMENTO CON MONTAGGIO VERTICALE): -25 A 50°C
TEMPERATURA (STOCCAGGIO E TRASPORTO): -40 A 85°C
UMIDITÀ RELATIVA (FUNZIONAMENTO, STOCCAGGIO E TRASPORTO): 5 to 95%, SENZA CONDENSA
NOTE: ORDINARE SEPARATAMENTE 1x MORSETTIERA COD. X20TB06 OPPURE X20TB12 E 1x MODULO BUS X20BM11
DISTANZA FRA I CONTATTI: 12.5+0.2mm
PRODUTTORE: B&R
CODICE PRODUTTORE: X20DO6322
ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE
clicca per scaricare la scheda tecnica
