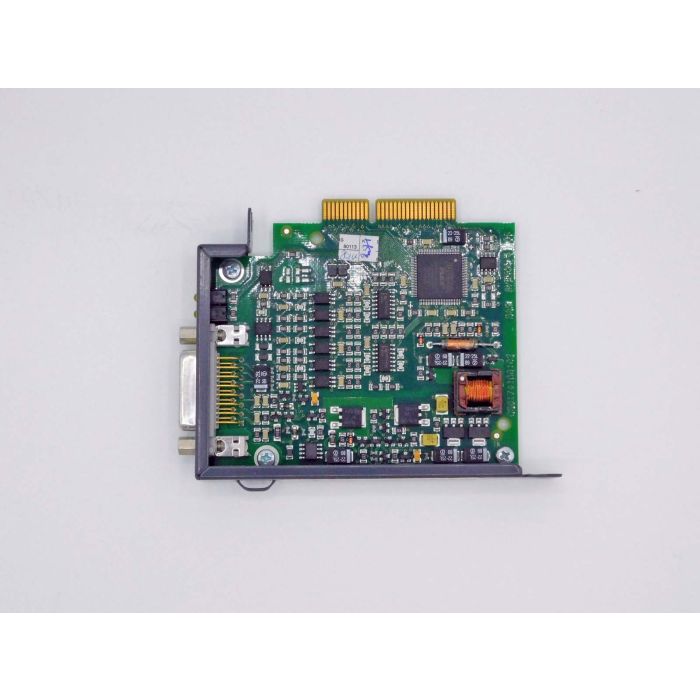

MODULO ACOPOS PLUG-IN INTERFACCIA ENCODER INCREMENTALE E SSI ASSOLUTO COD. 8AC123.60-1

MODULO ACOPOS PLUG-IN INTERFACCIA ENCODER INCREMENTALE E SSI ASSOLUTO COD. 8AC123.60-1

CONSUMO DI ENERGIA: MAX. 7.5 W

CERTIFICAZIONE UL: cULus E225616 APPARECCHIATURE DI CONVERSIONE POTENZA

CERTIFICAZIONE KC: SI

TRASMISSIONE DEL SEGNALE: TRASFERIMENTO DEL SEGNALE DIFFERENZIALE

COLLEGAMETO LATO MODULO: CONNETTORE DSUB FEMMINA 15 POLI

INDICATORI DI STATO: UP/DN LEDs

ISOLAMENTO ELETTRICO (ACOPOS): SI

MONITORAGGIO DELL'ENCODER: SI

LUNGHEZZA MASSIMA DEL CAVO DELL'ENCODER: 50m

TENSIONI DI ALIMENTAZIONI: INTERNA 5 V O 15 V

CAPACITÀ DI CARICO (5 VDC): 350 mA

CAPACITÀ DI CARICO (15 VDC): 350 mA

A PROVA DI CORTOCIRCUITO, PROTEZIONE DA SOVRACCARICO: SI

SENSO DI LINEA (PER 5 VDC): SI, 2, COMPENSATO DI MAX. 2 V

SENSO DI LINEA (PER 15 VDC): NO

DIMENSIONI DEL CONTATORE: 32-bit

FREQUENZA IN INGRESSO: MAX. 200 kHz

VALUTAZIONE: 4x

FORMA DEL SEGNALE: IMPULSO AD ONDA QUADRA

CONROFREQUENZA: MAX. 800 kHz

FREQUENZA DI RIFERIMENTO: MAX. 200 kHz

DISTANZA TRA I BORDI: MIN. 0.6 µs

INGRESSI: A, A\, B, B\, R, R\

TENSIONE DIFFERENZIALE INGRESSI A, B, R (MINIMA): 2.5 V

TENSIONE DIFFERENZIALE INGRESSI A, B, R (MASSIMA): 6 V

CODIFICA: GRIGIA, BINARIA

BAUD RATE: 200 kbit/s

DIMENSIONE DELLE PAROLE: MAX. 31-bit

TENSIONE DIFFERENZIALE "CLOCK" USCITA - 120 Ω (MINIMA): 2.5 V

TENSIONE DIFFERENZIALE "CLOCK" USCITA - 120 Ω (MASSIMA): 5 V

TENSIONE DIFFERENZIALE INGRESSO DATI (MINIMA): 2.5 V

TENSIONE DIFFERENZIALE INGRESSO DATI (MASSIMA): 6 V

TEMPERATURA IN FUNZIONAMENTO NOMINALE: DA 5 A 40°C

TEMPERATURA IN FUNZIONAMENTO MASSIMA: 55°C

TEMPERATURA DI STOCCAGGIO: DA -25 A 55°C

TEMPERATURA DI TRASPORTO: DA -25 A 70°C

PERCENTUALE DI UMIDITÀ IN FUNZIONAMENTO: DA 5 A 85%

PERCENTUALE DI UMIDITÀ DI STOCCAGGIO: DA 5 A 95%

PERCENTUALE DI UMIDITÀ DI TRASPORTO: MAX. 95% A 40°C

PRODUTTORE: B&R

CODICE PRODUTTORE: 8AC123.60-1
