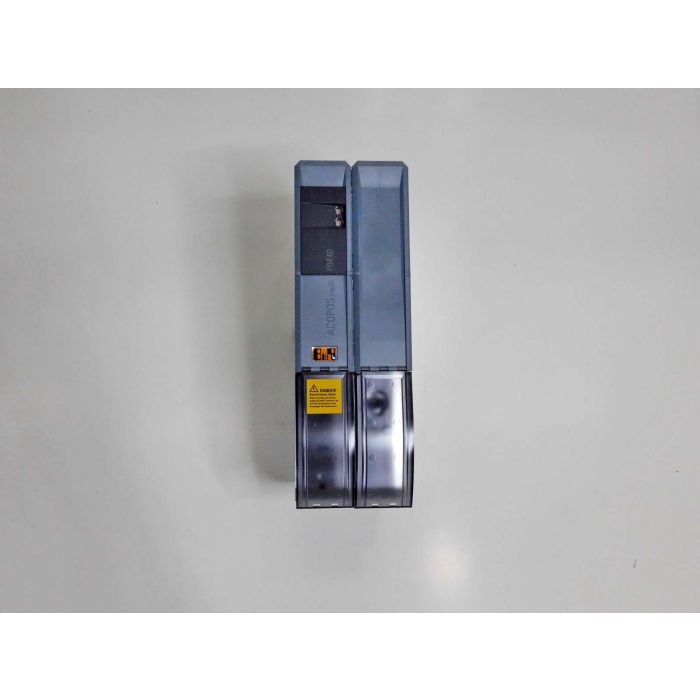

MODULO DI ALIMENTAZIONE ACOPOSmulti COD. 8BVP0440HW00.000-1

MODULO DI ALIMENTAZIONE ACOPOSmulti COD. 8BVP0440HW00.000-1

TIPO DI RAFFREDDAMENTO E MONTAGGIO: MONTAGGIO A PARETE

SLOT PER MODULI PLUG-IN: 2

CERTIFICAZIONE CE: SI

CERTIFICAZIONE UL: cULUS E225616 APPARECCHIATURE DI CONVERSIONE DI POTENZA

CERTIFICAZIONE EAC: SI

CERTIFICAZIONE KC: SI

COLLEGAMENTO ALLA RETE (CONFIGURAZIONI DI RETE): TT, TN-S, TN-C-S

COLLEGAMENTO ALLA RETE (TENSIONE DI INGRESSO DI RETE): 3x 220 to 3x 480 VAC ±10%

COLLEGAMENTO ALLA RETE (FREQUENZA): 50 / 60 Hz ±4%

COLLEGAMENTO ALLA RETE (CARICO INSTALLATO): MAX. 31.1 kW

COLLEGAMENTO ALLA RETE (CORRENTE DI SPUNTO A 400 VAC): MAX. 67 A

COLLEGAMENTO ALLA RETE (INTERVALLO DI ACCENSIONE): >300s

COLLEGAMENTO ALLA RETE (MASSIMA CAPACITÀ DEL BUS DC IN MASE ALLA TENSIONE DI RETE 230 VAC): 17.4 mF

COLLEGAMENTO ALLA RETE (MASSIMA CAPACITÀ DEL BUS DC IN MASE ALLA TENSIONE DI RETE 400 VAC): 5.8 mF

COLLEGAMENTO ALLA RETE (MASSIMA CAPACITÀ DEL BUS DC IN MASE ALLA TENSIONE DI RETE 480 VAC): 4 mF

COLLEGAMENTO ALLA RETE (FREQUENZA DI COMMUTAZIONE NOMINALE): 5 kHz

COLLEGAMENTO ALLA RETE (POSSIBILI FREQUENZE DI COMMUTAZIONE): 5 / 10 kHz

COLLEGAMENTO ALLA RETE (FILTRO DI RETE INTEGRATO SECONDO EN 61800-3, CATEGORIA C3): NO

COLLEGAMENTO ALLA RETE (INDUTTANZA DI RIGENERAZIONE INTEGRATA): NO

COLLEGAMENTO ALLA RETE (RIGENERATIVO): SI

COLLEGAMENTO ALLA RETE (RIFASAMENTO - PFC): SI

COLLEGAMENTO ALLA RETE (VARIANTE L1, L2, L3, PE): CONNETTORE

COLLEGAMENTO ALLA RETE (VARIANTE PE): BULLONE FILETTATO M5

COLLEGAMENTO ALLA RETE (VARIANTE COLLEGAMENTO SCHERMATO): SI

COLLEGAMENTO ALLA RETE (SEZIONE DI COLLEGAMENTO DEL TERMINALE FILI FLESSIBILI A TREFOLI FINI CON CAPICORDA): 0.5 A 16mm²

COLLEGAMENTO ALLA RETE (DATI DI APPROVAZIONE UL/C-UL-US CSA): 20 A 6 AWG

COLLEGAMENTO ALLA RETE (DIMENSIONE DELLA SEZIONE DEL CAVO TERMINALE DELLA CONNESSIONE DELLO SCHERMO): 23 A 35mm

COLLEGAMENTO BUS DC (VOLTAGIO NOMINALE): 750 VDC

COLLEGAMENTO BUS DC (POTENZA CONTINUA - ALIMENTAZIONE E RIGENERAZIONE): 30 kW

COLLEGAMENTO BUS DC (RIDUZIONE DELLA POTENZA CONTINUA IN FUNZIONE DELLA TENSIONE DI INGRESSO DELLA RETE - TENSIONE DI INGRESSO DI RETE <3x 400 VAC): 75 W/V *(TENSIONE DI INGRESSO DI RETE 400 V)

COLLEGAMENTO BUS DC (RIDUZIONE DELLA POTENZA CONTINUA IN FUNZIONE DELLA TENSIONE DEL BUS DC - UDC <750 VDC): P * (1 - UDC/750)

COLLEGAMENTO BUS DC (RIDUZIONE DELLA POTENZA CONTINUA IN FUNZIONE DELLA FREQUENZA DI COMMUTAZIONE - FREQUENZA DI COMMUTAZIONE 5 kHz): 1.11 kW/K (A PARTIRE DA 40°C)

COLLEGAMENTO BUS DC (RIDUZIONE DELLA POTENZA CONTINUA IN FUNZIONE DELLA FREQUENZA DI COMMUTAZIONE - FREQUENZA DI COMMUTAZIONE 10 kHz): 0.35 kW/K (A PARTIRE DA -10°C)

COLLEGAMENTO BUS DC (RIDUZIONE DELLA POTENZA CONTINUA IN FUNZIONE DELL'ALTEZZA DI INSTALLAZIONE A PARTIRE DA 500mt SUL LIVELLO DEL MARE): 3 kW per 1000mt

COLLEGAMENTO BUS DC (POTENZA DI PICCO - FORNITURA E RIGENERAZIONE): 60 kW

COLLEGAMENTO BUS DC (DISSIPAZIONE DI POTENZA IN BASE ALLA FREQUENZA DI COMMUTAZIONE - FREQUENZA DI COMMUTAZIONE 5 kHz): [0.15*P²+10.5*P+40] W

COLLEGAMENTO BUS DC (DISSIPAZIONE DI POTENZA IN BASE ALLA FREQUENZA DI COMMUTAZIONE - FREQUENZA DI COMMUTAZIONE 10 kHz): [0.42*P²+16*P+130] W

COLLEGAMENTO BUS DC (CAPACITÀ DEL BUS DC): 825 µF

COLLEGAMENTO BUS DC (MISURE PROTETTIVE - PROTEZIONE DA SOVRACCARICO): SI

COLLEGAMENTO BUS DC (MISURE PROTETTIVE - PROTEZIONE DA CORTOCIRCUITO E GUASTO A TERRA): NO

COLLEGAMENTO BUS DC (VARIANTE): ACOPOSmulti BACKPLANE

ALIMENTAZIONE 24 VDC (VOLTAGGIO INGRESSO): 25 VDC ±1.6%

ALIMENTAZIONE 24 VDC (CAPACITÀ DI INGRESSO): 4.7 µF

ALIMENTAZIONE 24 VDC (MASSIMO CONSUMO DI ENERGIA): 25 W + PSLOT1 + PSLOT2 + P24 V Out + PFan8BVF...

ALIMENTAZIONE 24 VDC (VARIANTE): ACOPOSmulti BACKPLANE

USCITA 24 VDC (QUANTITÀ): 2

USCITA 24 VDC (TENSIONE DI USCITA - TENSIONE BUS DC UDC DA 260 A 315 VDC): 25 VDC * (UDC / 315)

USCITA 24 VDC (TENSIONE DI USCITA - TENSIONE BUS DC UDC DA 315 A 800 VDC): 24 VDC ±6%

USCITA 24 VDC (FUSIBILE DI PROTEZIONE): 250 mA (AZIONE RITARDATA) ELETTRONICO, RIARMO AUTOMATICO

COLLEGAMENTO FILTRO VENTOLA (TENSIONE DI USCITA): 24 V +5.8% / -0.1%

COLLEGAMENTO FILTRO VENTOLA (CORRENTE CONTINUA): 4.2 A

COLLEGAMENTO FILTRO VENTOLA (MASSIMA LIMITAZIONE DI SOVRACORRENTE): 10 A

COLLEGAMENTO FILTRO VENTOLA (MISURE PROTETTIIVE - PROTEZIONE DA SOVRACCARICO): NO

COLLEGAMENTO FILTRO VENTOLA (MISURE PROTETTIIVE - A PROVA DI CORTOCIRCUITO): SI

COLLEGAMENTO FILTRO VENTOLA (MISURE PROTETTIIVE - MONITORAGGIO DEL CIRCUITO APERTO): NO

COLLEGAMENTO FILTRO VENTOLA (MISURE PROTETTIIVE - MONITORAGGIO DELA SOTTOTENSIONE): NO

TRIGGER INGRESSI (QUANTITÀ): 2

TRIGGER INGRESSI (CIRCUITO): SINK

TRIGGER INGRESSI (ISOLAMENTO ELETTRICO - INGRESSO - MODULO DI ALIMENTAZIONE): SI

TRIGGER INGRESSI (ISOLAMENTO ELETTRICO - INGRESSO - INGRESSO): SI

TRIGGER INGRESSI (VOLTAGGIO INGRESSO NOMINALE): 24 VDC

TRIGGER INGRESSI (VOLTAGGIO INGRESSO MASSIMO): 30 VDC

TRIGGER INGRESSI (SOGLIA DI COMMUTAZIONE BASSA): <5 V

TRIGGER INGRESSI (SOGLIA DI COMMUTAZIONE ALTA): >15 V

TRIGGER INGRESSI (CORRENTE DI INGRESSO ALLA TENSIONE NOMINALE): APPROX. 10 mA

TRIGGER INGRESSI (RITARDO DI COMMUTAZIONE - BORDO ASCENDENTE): 52 μs ±0.5 μs (FILTRATO DIGITALMENTE)

TRIGGER INGRESSI (RITARDO DI COMMUTAZIONE - BORDO DISCENDENTE): 53 μs ±0.5 μs (FILTRATO DIGITALMENTE)

TRIGGER INGRESSI (MODULAZIONE RISPETTO AL POTENZIALE DI TERRA): MAX. ±38 V

PROPIETÀ ELETTRICHE (CAPACITÀ DI SCARICA): 0.9 µF

ORIENTAMENTO DI MONTAGGIO CONSENTITI (APPESO VERTICALMENTE): SI

ORIENTAMENTO DI MONTAGGIO CONSENTITI (ORIZZONTALE A FACIA IN SU): SI

ORIENTAMENTO DI MONTAGGIO CONSENTITI (IN PIEDI ORIZZONTALMENTE): NO

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (NOMINALE): 0 A 500mt

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (MASSIMA): 4000mt

GRADO DI INQUINAMENTO SECONDO EN 61800-5-1: 2 (INQUINAMENTO NON CONDUTTIVO)

CATEGORIA DI SOVRATENSIONE SECONDO EN 61800-5-1: III

CATEGORIA DI PROTEZIONE SECONDO EN 60529: IP20

TEMPERATURA (DI FUNZIONAMENTO NOMINALE): 5°C A 40°C

TEMPERATURA (DI FUNZIONAMENTO MASSIMA): 55°C

TEMPERATURA (STOCCAGGIO): -25°C A 55°C

TEMPERATURA (TRASPORTO): -25°C A 70°C

UMIDITÀ RELATIVA (FUNZIONAMENTO): 5 A 85%

UMIDITÀ RELATIVA (STOCCAGGIO): 5 A 95%

UMIDITÀ RELATIVA (TRASPORTO): MAX. 95% A 40°C

DIMENSIONI (LARGHEZZA): 106.5mm

DIMENSIONI (ALTEZZA): 317mm

DIMENSIONI (PROFONDITÀ - MONTAGGIO A PARETE): 263mm

PESO: APPROS. 5.5kg

PRODUTTORE: B&R

CODICE PRODUTTORE: 8BVP0440HW00.000-1

ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE

clicca per scaricare la scheda tecnica
