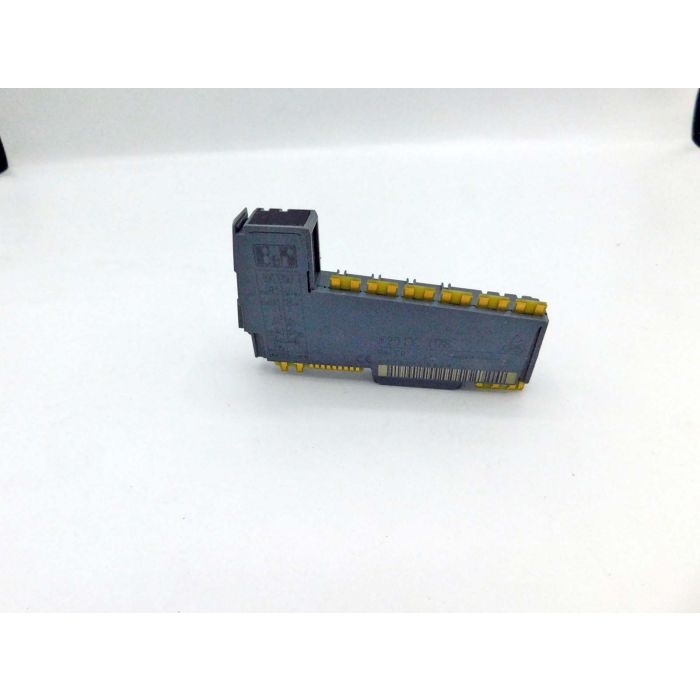

MODULO I/O ENCODER ASSOLUTO SSI 5V COD. X20DC1178
186,00 €
Esplora le funzionalità del modulo I/O encoder assoluto SSI 5V, COD. X20DC1178, un dispositivo utilizzato per l'interfacciamento di encoder assoluti SSI (Synchronous Serial Interface) a un sistema di controllo o automazione. La sua funzione principale è quella di ricevere i segnali provenienti dall'encoder assoluto e convertirli in segnali digitali che possono essere letti e interpretati dal sistema di controllo. L'encoder assoluto è un dispositivo di misurazione che fornisce informazioni precise sulla posizione o sull'angolo di rotazione di un asse o di un elemento. Il modulo I/O X20DC1178 è in grado di gestire segnali di encoder assoluto che utilizzano l'interfaccia SSI, che è un protocollo seriale sincrono utilizzato per la trasmissione di dati tra l'encoder e il sistema di controllo. Questo modulo si occupa della conversione dei segnali SSI in segnali digitali comprensibili dal sistema di controllo, consentendo così di monitorare la posizione o l'angolo di rotazione in tempo reale.
Acquistando il nostro modulo I/O encoder su SpareParts Solema, potrai interfacciarti al meglio ad un sistema di controllo o automazione!
Disponibile
SKU
47329
 |
SPEDIZIONE GARANTITA IN 48h |
 |
RITIRO IN AZIENDA IN 24h |
MODULO I/O ENCODER ASSOLUTO SSI 5V COD. X20DC1178
INDICATORI DI STATO: FUNZIONE I/O PER CANALE, STATO OPERATIVO, STATO DEL MODULO
DIAGNOSTICA (MODULO IN FUNZIONE/ERRORE): SI, UTILIZZANDO L'INDICATORE DI STATO LED E IL SOFTWARE
CONSUMO ENERGETICO (BUS): 0.01 W
CONSUMO ENERGETICO (I/O INTERNO): 1.1 W
TIPO DI LINEE DI SEGNALE: LE LINEE SCHERMATE DEVONO ESSERE UTILIZZATE PER TUTTE LE LINEE DI SEGNALE
CERTIFICAZIONE CE: SI
CERTIFICAZIONE UKCA: SI
CERTIFICAZIONE ATEX: ZONA 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (VEDERE IL MANUALE X20) FTZÚ 09 ATEX 0083X
CERTIFICAZIONE UL: cULus E115267 APPARECCHIATURE DI CONTROLLO INDUSTRIALE
CERTIFICAZIONE HAZLOC: cCSAus 244665 APPARECCHIATURE PER IL CONTROLLO DEI PROCESSI PER LUOGHI PERICOLOSI CLASSE I, DIVISIONE 2, GRUPPI ABCD, T5
CERTIFICAZIONE DNV: TEMPERATURA B (0 -55°C), UMIDITÀ B (FINO AL 100%), VIBRAZIONE B (4g), EMC B (PONTE E PONTE APERTO)
CERTIFICAZIONE LR: ENV1
CERTIFICAZIONE KR: SI
CERTIFICAZIONE ABS: SI
CERTIFICAZIONE EAC: SI
CERTIFICAZIONE KC: SI
INGRESSI DIGITALI (QUANTITÀ): 2
INGRESSI DIGITALI (VOLTAGGIO NOMINALE): 24 VDC
INGRESSI DIGITALI (CARATTERISTICHE DI INGRESSO SECONDO EN 61131-2): TIPO 1
INGRESSI DIGITALI (TENSIONE DI INGRESSO): 24 VDC -15% / +20%
INGRESSI DIGITALI (CORRENTE DI INGRESSO A 24 VDC): APPROS. 3.3 mA
INGRESSI DIGITALI (CIRCUITO DI INGRESSO): SINK
INGRESSI DIGITALI (FILTRO DI INGRESSO - HARDWARE): ≤2 µs
INGRESSI DIGITALI (TIPO DI CONNESSIONE): COLLEGAMENTI A 3 FILI
INGRESSI DIGITALI (RESISTENZA DI INGRESSO): 7.03 kΩ
INGRESSI DIGITALI (SOGLIA DI COMMUTAZIONE - BASSA): <5 VDC
INGRESSI DIGITALI (SOGLIA DI COMMUTAZIONE - ALTA): >15 VDC
INGRESSI DIGITALI (TENSIONE DI ISOLAMENTO TRA CANALE E BUS): 500 Veff
ENCODER ASSOLUTO SSI (INGRESSI DELL'ENCODER): 5 V, SIMMETRICI
ENCODER ASSOLUTO SSI (DIMENSONI DEL CONTATORE): FINO A 32 bit A SECONDA DELL'ENCODER
ENCODER ASSOLUTO SSI (MASSIMA VELOCITÀ DI TRASFERIMENTO): 1 Mbit/s
ENCODER ASSOLUTO SSI (CODIFICA): GRIGIO/BINARIO
ENCODER ASSOLUTO SSI (MINIMA DIFF. VELOCITÀ DI VARIAZIONE): 1 V/μs
ENCODER ASSOLUTO SSI (TENSIONE DI ISOLAMENTO TRA CANALE E BUS): 500 Veff
ENCODER ASSOLUTO SSI (CARATTERISTICHE DI SOVRACCARICO DELL'ALIMENTAZIONE DELL'ENCODER): A PROVA DI CORTOCIRCUITO, A PROVA DI SOVRACCARICO
ENCODER ASSOLUTO SSI (VELOCITÀ DI TRASFERIMENTO): 125 kbit/s / 250 kbit/s / 500 kbit/s / 1 Mbit/s
ENCODER ASSOLUTO SSI (ALIMENTAZIONE ENCODER 5 VDC): ±5%, MODULO INTERNO, MAX. 300 mA
ENCODER ASSOLUTO SSI (ALIMENTAZIONE ENCODER 24 VDC): MODULO INTERNO, MAX. 300 mA
ENCODER ASSOLUTO SSI (SOGLIA DI COMMUTAZIONE - BASSA): >1 V
ISOLAMENTO ELETTRICO: CANALE ISOLATO DAL BUS
ISOLAMENTO ELETTRICO: CANALE NON ISOLATO CANALE
ORIENTAMENTO DI MONTAGGIO (ORIZZONTALE): SI
ORIENTAMENTO DI MONTAGGIO (VERTICALE): SI
ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (0 A 2000mt): NESSUNA LIMITAZIONE
ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (>2000mt): RIDUZIONE DELLA TEMPERATURA AMBIENTE DI 0.5°C OGNI 100mt
GRADO DI PROTEZIONE SECONDO EN 60529: IP20
TEMPERATURA (FUNZIONAMENTO CON MONTAGGIO ORIZZONTALE): -25 A 60°C
TEMPERATURA (FUNZIONAMENTO CON MONTAGGIO VERTICALE): -25 A 50°C
TEMPERATURA (STOCCAGGIO E TRASPORTO): -40 A 85°C
UMIDITÀ RELATIVA (FUNZIONAMENTO, STOCCAGGIO E TRASPORTO): 5 to 95%, SENZA CONDENSA
NOTE: ORDINARE 1x MORSETTIERA COD. X20TB12 E 1x MODULO BUS COD. X20BM11 SEPARATAMENTE
DISTANZA FRA I CONTATTI: 12.5+0.2mm
PRODUTTORE: B&R
CODICE PRODUTTORE: X20DC1178
ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE
clicca per scaricare la scheda tecnica
