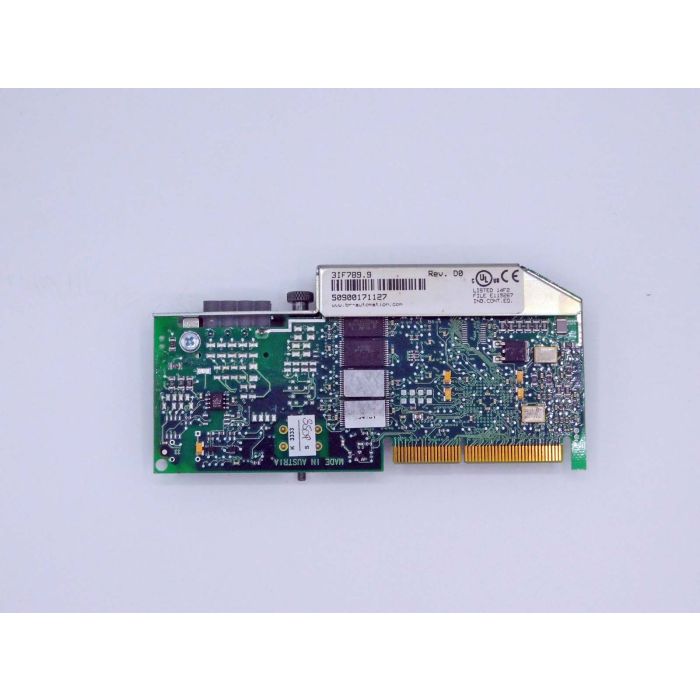

MODULO INTERFACCIA aPCI COD. 3IF789.9

SCHEDA INTERFACCIA aPCI COD. 3IF789.9

MODULO DI COMUNICAZIONE: 1x LINK MASTER, 1x GESTIONE ETHERNET POWELINK O NODO CONTROLLATO

INDICATORI DI STATO: INVIA/RICEVI DATI PER IF1, STATO DELLA STAZIONE POWERLINK, ATTIVITÀ DI RETE, COLLEGAMENTO/COLLISIONE PER IF2

DIAGNOSTICA (FUNZIONE BUS IF2): SI, UTILIZZANDO IL LED E IL SOFTWARE DI STATO

DIAGNOSTICA (TRASFERIMENTO DATI IF1): SI, UTILIZZANDO IL LED E IL SOFTWARE DI STATO

DIAGNOSTICA (STATO STAZIONE IF2): SI, UTILIZZANDO IL LED E IL SOFTWARE DI STATO

CONSUMO DI ENERGIA (3.3 VDC): 2.3 W

CONSUMO DI ENERGIA (5 VDC): 0.5 W

CONSUMO DI ENERGIA (TOTALE): 2.8 W

ISOLAMENTO ELETTRICO (IF1 - IF2): SI

ISOLAMENTO ELETTRICO (PLC - IFx): SI

CERTIFICAZIONE CE: SI

CERTIFICAZIONE KC: SI

CERTIFICAZIONE UL: cULus E115267 APPARECCHIATURE DI CONTROLLO INDUSTRIALE

INTERFACCIA IF1 (TIPO): X2X LINK MASTER

INTERFACCIA IF1 (VARIANTE): SPINA MULTIPUNTO A 4 POLI

INTERFACCIA IF2 (BUS DI CAMPO): ETHERNET POWERLINK

INTERFACCIA IF2 (TIPO): 100 BASE-T (ANSI/IEEE 802.3)

INTERFACCIA IF2 (VARIANTE): PORTA RJ45 SCHERMATA

INTERFACCIA IF2 (LUNGHEZZA DELLA LINEA): MASSIMO 100m TRA DUE STAZIONI (LUNGHEZZA DEL SEGMENTO)

INTERFACCIA IF2 (VELOCITÀ DI TRASFERIMENTO): 100 Mbit/s

GRADO DI PROTEZIONE SECONDO EN 60529: IP20

TEMPERATURA (FUNZIONAMENTO): 0 A 60°C

TEMPERATURA (STOCCAGGIO): -25 A 70°C

UMIDITÀ RELATIVA (FUNZIONAMENTO): 5 A 95%

IL MORSETTO COD. TB704 VÀ ORDINATO SEPARATAMENTE

PRODUTTORE: B&R

CODICE PRODUTTORE: 3IF789.9

ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE

clicca per scaricare la scheda tecnica
