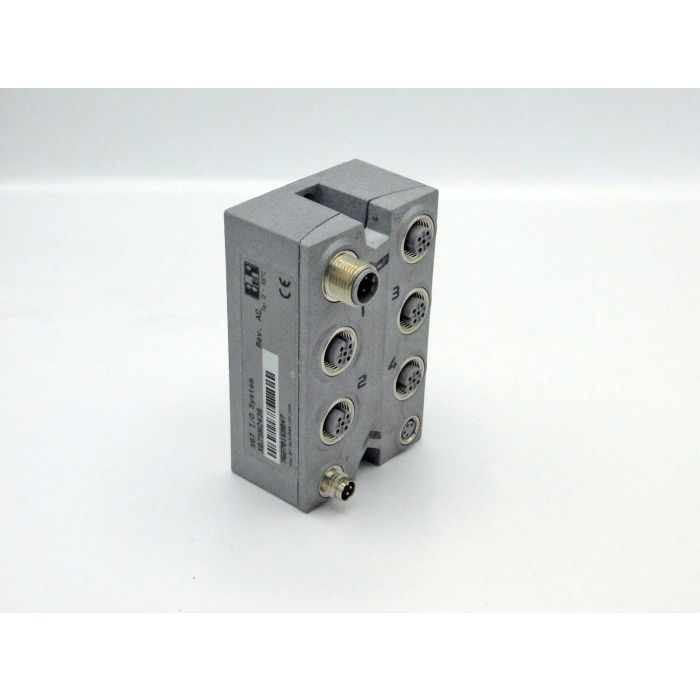

MODULO MOTORI PASSO-PASSO COD. X67SM2436

MODULO MOTORI PASSO PASSO COD. X67SM2436

MODULO I/O: 2 PONTI COMPLETI PER IL CONTROLLO DI MOTORI PASSO-PASSO

INDICATORI DI STATO: FUNZIONE I/O PER CANALE, TENSIONE DI ALIMENTAZIONE, FUNZIONE BUS

DIAGNOSTICA (ALIMENTAZIONE I/O): SI, UTILIZZANDO I LED DI INDICATORE STATO ED IL SOFTWARE

DIAGNOSTICA (STATO MOTORE): SI, UTILIZZANDO I LED DI INDICATORE STATO ED IL SOFTWARE

TIPO DI CONNESSIONE (2X2 LINK): M12, CODIFICA-B

TIPO DI CONNESSIONE (INGRESSI/USCITE): 4x M12, CODIFICA-A

TIPO DI CONNESSIONE (ALIMENTAZIONE ELETTRICA I/O): M8, 4 POLI

CONSUMO DI ENERGIA (ALIMENTATORE X2X LINK): 0.75 W

CONSUMO DI ENERGIA (INTERNA I/O A 24 VDC): MAX. 1.7 W

CONSUMO DI ENERGIA (INTERNA I/O A 48 VDC): MAX. 2 W

CERTIFICAZIONE CE: SI

CERTIFICAZIONE UKCA: SI

CERTIFICAZIONE ATEX: ZONA 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - Max. 60°C TÜV 05 ATEX 7201X

CERTIFICAZIONE UL: cULus E115267 APPARECCHIATURE CONTROLLO INDUSTRIALE

CERTIFICAZIONE HAZLOC: cCSAus 244665 APPARECCHIATURE PER IL CONTROLLO DEI PROCESSI PER LUOGHI PERICOLOSI

CLASSE I, DIVISIONE 2, GRUPPI ABCD, T5

CERTIFICAZIONE EAC: SI

PONTE MOTORE - UNITÀ DI ALIMENTAZIONE (QUANTITÀ): 2

TIPO: MOTORE PASSO-PASSO BIPOLARE A 2 FASI (PONTE INTERO)

VOLTAGGIO NOMINALE: 24 A 38.5 VDC ±25%

CORRENTE NOMINALE: 3 A

CORRENTE MAX./MOTORE: 5 A PER 2s (DOPO UN TEMPO DI RECUPERO DI ALMENO 10s AL MASSIMO 3 A)

CORRENTE MAX./MODULO: 8 A

FREQUENZA DEL CONTROLLER: 38.5 kHz

CAPACITÀ DEL BUS DC: 200 µF

RISOLUZIONE DEL PASSO: 256 MICROPASSI PER PASSO COMPLETO

ALIMENTAZIONE I/O (VOLTAGGIO NOMINALE): 24 A 38.5 VDC ±25%

CONSUMO DI ENERGIA (ALIMENTAZIONE DEL SENSORE): MAX. 0.96 W

PROTEZIONE INTEGRATA (PROTEZIONE DA INVERSIONE DI POLARITÀ): NO

INGRESSI DIGITALI (QUANTITÀ): 6

VOLTAGGIO NOMINALE: 24 VDC

CARATTERISTICHE INGRESSO PER EN 61131-2: TIPO 1

VOLTAGGIO INGRESSO: 24 VDC -15% / +20%

VOLTAGGIO INGRESSO A 24 VDC: APPROS. 4 mA

CIRCUITO INGRESSO: SINK

FILTRO INGRESSO (HARDWARE): <5 µs

RESISTENZA INGRESO: Typ. 5.4 kΩ

FUNZIONI ADDIZIONALI: x2 ABR ENCODER INCREMENTALE

SOGLIA DI COMMUTAZIONE (BASSA): <5 VDC

SOGLIA DI COMMUTAZIONE (ALTA): >15 VDC

TENSIONE DI ISOLAMENTO TRA CANALE E BUS: >500 Veff

ABR ENCODER INCREMENTALE (QUANTITÀ): 2

INGRESSI ENCODER: 24 V, ASIMMETRICO

DIMENSIONI DEL CONTATORE: 16-bit

FREQUENZA DI INGRESSO: MAX. 50 kHz

VALUTAZIONE: 4x

ALIMENTAZIONE ENCODER: MODULO INTERNO, MAX. 20 mA PER ENCODER

FORMA DEL SEGNALE: IMPULSO AD ONDA QUADRA

CONTATORE 1: INGRESSO 1 A 3

CONTATORE 2: INGRESSO 4 A 6

CONTROFREQUENZA: MAX. 200 kHz

ALIMENTAZIONE DEL SENSORE (TENSIONE DI ALIMENTAZIONE): 24 VDC

A PROVA DI CORTOCIRCUITO: SI

TENSIONE DI ALIMENTAZIONE (MIN. TENSIONE A 20 mA / GRUPPO): 20 VDC

PROPIETÀ ELETTRICHE (ISOLAMENTO ELETTRICO): CANALE ISOLATO DAL BUS - CANALE NON ISOLATO DAL CANALE

ORIENTAMENTO DI MONTAGGIO (QUALSIASI): SI

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (0 A 2000m): NESSUNA LIMITAZIONE

ELEVAZIONE DELL'INSTALLAZIONE SUL LIVELLO DEL MARE (>2000m): RIDUZIONE DELLA TEMPERATURA AMBIENTE DI 0.5°C PER 100m

GRADO DI PROTEZIONE SECONDO EN 60529: IP67

TEMPERATURA (FUNZIONAMENTO): 0 A 50°

TEMPERATURA (STOCCAGGIO): -25 A 85°C

TEMPERATURA (TRASPORTO): -25 A 85°C

DIMENSIONI (LARGHEZZA):53mm

DIMENSIONI (ALTEZZA):85mm

DIMENSIONI (PROFONDITÀ):42mm

PESO:195g

COPPIA PER LE CONNESSIONI (M8):MAX. 0.4 Nm

COPPIA PER LE CONNESSIONI (M12):MAX. 0.6 Nm

PRODUTTORE: B&R

CODICE PRODUTTORE: X67SM2436
