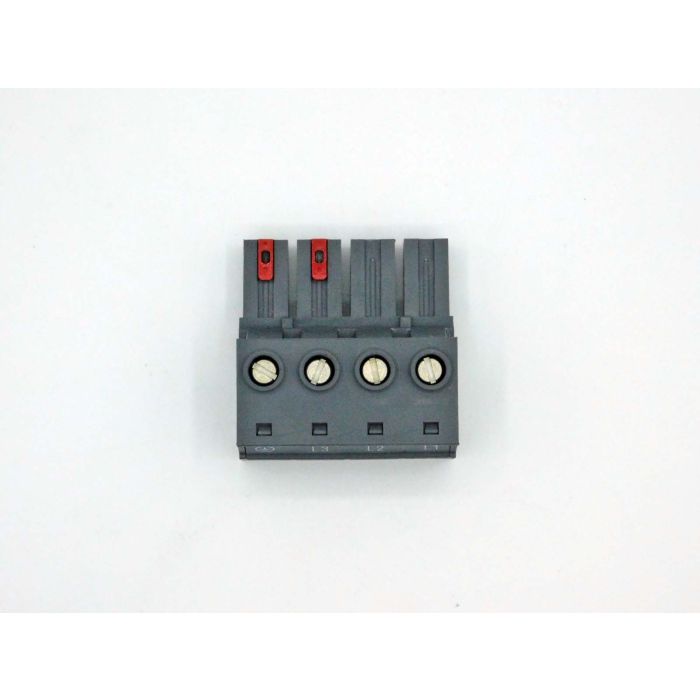

MORSETTO 4 POLI COD. 8TB4104.202N-10

MORSETTO 4 POLI COD. 8TB4104.202N-10

NOTE ETICHETTA 2: L1 L2 L3 P3

NOTE CODIFICA N: 1100

NOTE: 1-FILA

NUMERO DI POLI: 4

TIPO DI MORSETTO: A VITE

TIPO DI CAVO: UTILIZZARE SOLO CAVI IN RAME (NON UTILIZZARE CAVI UN ALLUMINIO!)

CODIFICA: N

DISTANZA FRA I CONTATTI: 10.16mm

LUNGHEZZA DI SPELATURA DEL FILO: 12mm

SEZIONE DI COLLEGAMENTO CON FILO AWG: 20 A 6 AWG

SEZIONE DI COLLEGAMENTO CON TERMINALE RIVESTITO IN PLASTICA: 0.5 A 10mm²

SEZIONE DI COLLEGAMENTO CON FILI SOLIDI: 0.75 A16mm²

SEZIONE DI COLLEGAMENTO CON FILI A TREFOLI FINI: 0.75 A 6mm²

SEZIONE DI COLLEGAMENTO CON CAPICORDA: 0.5 A 16mm²

COPPIA DI SERRAGGIO: 1.7 A 1.8 Nm

TENSIONE: >30 N (0.75mm²) / >100 N (16mm²)

TENSIONE NOMINALE: 1000 V (IEC) / 600 V (UL)

CORRENTE NOMINALE: 76 A (IEC) / 55 A (UL)

DIMENSIONE (LARGHEZZA): 40.5mm

DIMENSIONE (ALTEZZA): 27.8mm

DIMENSIONE (PROFONDITÀ): 27.8mm

PESO: 35g

PRODUTTORE: B&R

CODICE PRODUTTORE: 8TB4104.202N-10

ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE
