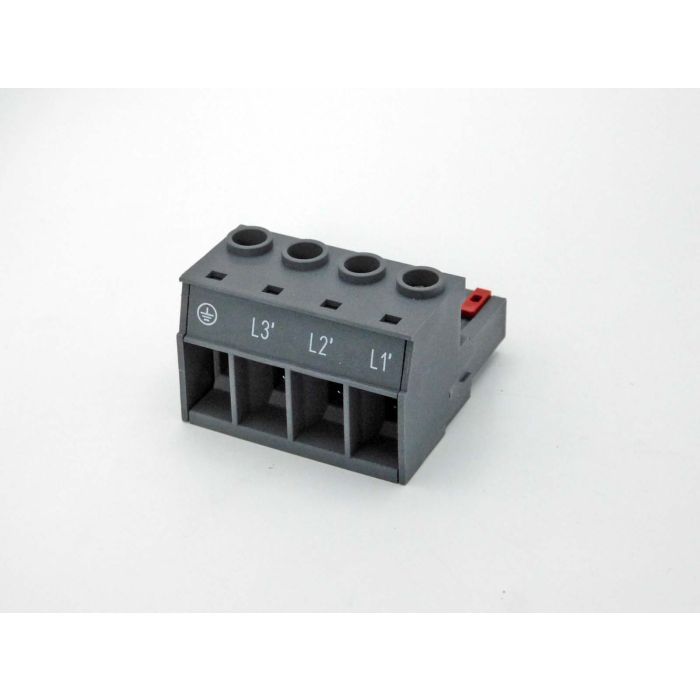

MORSETTO 4 POLI COD. 8TB4104.206D-10
MORSETTO 4 POLI COD. 8TB4104.206D-10
NOTE ETICHETTA 6: L1' L2' L3' PE
NOTE CODIFICA D: 0011
NOTE: 1-FILA
NUMERO DI POLI: 4
TIPO DI MORSETTO: A VITE
TIPO DI CAVO: UTILIZZARE SOLO CAVI IN RAME (NON UTILIZZARE CAVI UN ALLUMINIO!)
CODIFICA: D
DISTANZA FRA I CONTATTI: 10.16mm
LUNGHEZZA DI SPELATURA DEL FILO: 12mm
SEZIONE DI COLLEGAMENTO CON FILO AWG: 20 A 6 AWG
SEZIONE DI COLLEGAMENTO CON TERMINALE RIVESTITO IN PLASTICA: 0.5 A 10mm²
SEZIONE DI COLLEGAMENTO CON FILI SOLIDI: 0.75 A16mm²
SEZIONE DI COLLEGAMENTO CON FILI A TREFOLI FINI: 0.75 A 6mm²
SEZIONE DI COLLEGAMENTO CON CAPICORDA: 0.5 A 16mm²
COPPIA DI SERRAGGIO: 1.7 A 1.8 Nm
TENSIONE: >30 N (0.75mm²) / >100 N (16mm²)
TENSIONE NOMINALE: 1000 V (IEC) / 600 V (UL)
CORRENTE NOMINALE: 76 A (IEC) / 55 A (UL)
DIMENSIONE (LARGHEZZA): 40.5mm
DIMENSIONE (ALTEZZA): 27.8mm
DIMENSIONE (PROFONDITÀ): 41.5mm
PESO: 13.5g
PRODUTTORE: B&R
CODICE PRODUTTORE: 8TB4104.206D-10
ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE
clicca per scaricare la scheda tecnica
