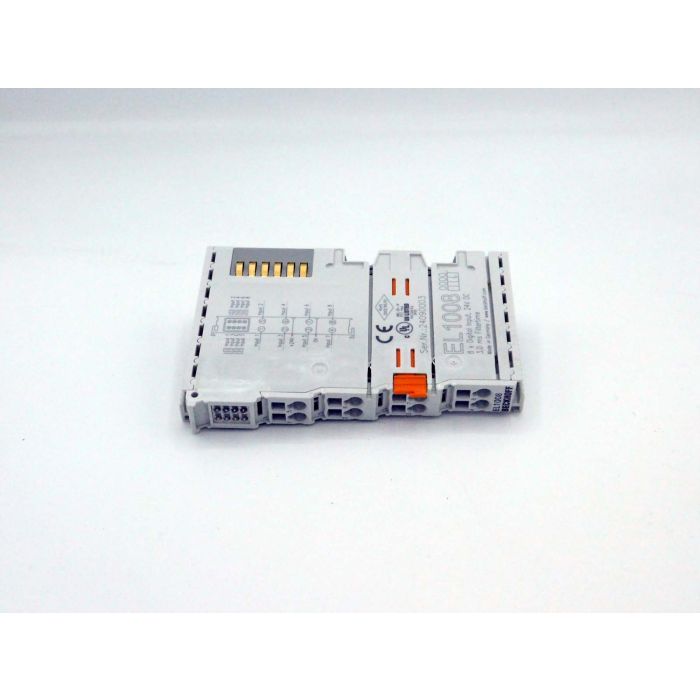

TERMINALE ETHERCAT 8 INGRESSI DIGITALI COD. EL1008

TERMINALE ETHERCAT 8 INGRESSI DIGITALI COD. EL1008

TECNOLOGIA DI CONNESSIONE: 1 FILO

SPECIFICHE: EN 61131-2, TIPO 1/3

NUMERO DI INGRESSI: 8

VOLTAGGIO NOMINALE: 24 V DC (-15 %/+20 %)

TENSIONE DEL SEGNALE "0": -3…+5 V (EN 61131-2, TIPO 3)

TENSIONE DEL SEGNALE "1": 11…30 V (EN 61131-2, TIPO 3)

CORRENTE DI INGRESSO: typ. 3 mA (EN 61131-2, TIPO 3)

FILTRO DI INGRESO: typ. 3.0 ms

CORRENTE ASSORBITA CONTATTI: typ. 2 mA + CARICO

CONSUMO DI CORRENTE E-BUS: typ. 90 mA

ISOLAMENTO ELETTRICO: 500 V (E-BUS / CAMPO POTENZIALE)

CONFIGURAZIONE: NESSUN INDIRIZZO O IMPOSTAZIONE DI CONFIGURAZIONE

CARATTERISTICHE SPECIALI: TERMINALE DI INGRESSO STANDARD PER SEGNALI DI RIMBALZO (FILTRO 3ms)

PESO: APPROS. 55g

TEMPERATURA (FUNZIONAMENTO): -25…+60 °C

TEMPERATURA (STOCCAGGIO): -40…+85 °C

UMIDITÀ RELATIVA: 95 %, SENZA CONDENSA

RESISTENZA ALLA VIBRAZIONE / SHOCK: CONFORME A EN 60068-2-6 / EN 60068-2-27

IMMUNITÀ / EMISSIONE EMC: CONFORME A EN 61000-6-2 / EN 61000-6-4

GRADO DI PROTEZIONE / POS. INSTALLAZIONE: IP20 / VEDERE LA DOCUMENTAZIONE

CABLAGGIO INNESTABILE: PER TUTTI I TERMINALI ESxxxx

OMOLOGAZIONI / MARCATURE: CE, UL, ATEX, DNV GL, IECEx, cFMus

EX MARCATURE: ATEX: II 3 G Ex nA IIC T4 Gc / IECEx: Ex nA IIC T4 Gc - Ex tc IIIC T135 °C Dc / cFMus: CLASSE I, DIVISIONE 2, GRUPPI A, B, C, D - CLASSE I, ZONA 2, AEx ec IIC T4 Gc

MODULO DI PROGETTAZIONE: SCATOLA MORSETTIERA COMPATTA CON LED DI SEGNALAZIONE

MATERIALE: POLICARBONATO

DIMENSIONI (LARGHEZZA x ALTEZZA x PROFONDITÀ): 12mm x 100mm x 68mm

INSTALLAZIONE: SU GUIDA DIN DA 35mm, CON SERRATURA CONFERME A EN 60715

MONTAGGIO AFFIANCATO TRAMITE: DOPPIO SLOT E ATTACCO CHIAVE

MARCATURA: ETICHETTATURA DELLE SERIE BZxxx

CABLAGGIO: CONDUTTORE RIGIDO (e), CONDUTTORE FLESSIBILE (f), E PUNTALE (a): AZIONAMENTO A MOLLA CON CACCIAVITE

SEZIONE DI COMMEGAMENTO: FILO PIENO E INTRECCIATO: 0.08…2.5 mm²

SEZIONE DI COMMEGAMENTO: PUNTALE: 0.14…1.5 mm²

SEZIONE DI COMMEGAMENTO AWG: FILO PIENO E INTRECCIATO: AWG 28…14

SEZIONE DI COMMEGAMENTO AWG: PUNTALE: AWG 26…16

LUNGHEZZA DI SPELATURA: 8…9 mm

CONTATTI DI POTENZA DEL CARICO DI CORRENTE: Imax: 10 A

PRODUTTORE: BECKHOFF

CODICE PRODUTTORE: EL1008
