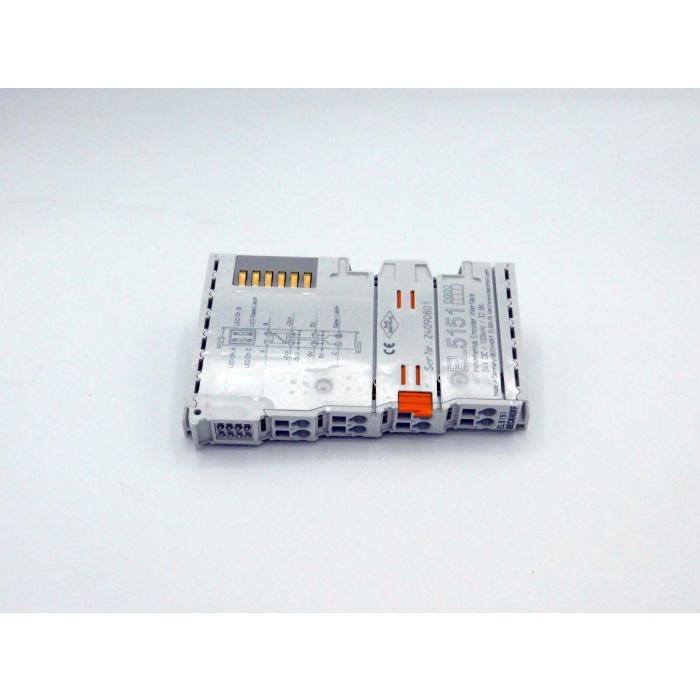

TERMINALE ETHERCAT INTERFACCIA ENCODER INCREMENTALE 1 CANALE COD. EL5151

TERMINALE ETHERCAT INTERFACCIA ENCODER INCREMENTALE 1 CANALE COD. EL5151

TECNOLOGIA: INTERFACCIA ENCODER INCREMENTALE HTL 24 V DC

NUMERO DI CANALI: 1

CONNESSIONE ENCODER: 1 x A, B, C: 24 V DC, CCONNESSIONE "SINGLE-ENDED", EN 61131-2, TIPO 1, “0”: < 5 V DC, “1”: > 15 V DC, typ. 5 mA

INGRESSI AGGIUNTIVI: INGRESSO "LATCH/GATE", 24 V DC

TENSIONE DI ESERCIZIO DELL'ENCODER: 24 V DC (-15 %/+20 %), (GENERATO DAI CONTATTI DI ALIMENTAZIONE A 24 V DC)

CONTATORE:1 x 16/32 bit COMMUTABILE

FREQUENZA LIMITE: 400.000 INCREMENTI/s (CON VALUTAZIONE 4 VOLTE), CORRESPONDENTE A 100 kHz

DECODIFICATORE QUADRATURA: VALUTAZIONE 4 VOLTE

CLOCKS DISTRIBUITI: SI

VOLTAGGIO NOMINALE: 24 V DC (-15 %/+20 %)

CORRENTE ASSORBITA CONTATTI: typ. 100 mA + CARICO

RISOLUZIONE: 1/256 bit MICROINCREMENTI

CORRENTE ASSORBITA E-BUS: typ. 130 mA

CARATTERISTICHE SPECIALI: FUNZIONE "GATE" O "LATCH", MICROINCREMENTI, "TIMESTAMPING" DEI FRONTI, MISURAZIONE DELLA DURATA DEL PERIODO E DELLA FREQUENZA, CONTATORI AVANTI / INDIETRO

PESO: APPROS. 50g

TEMPERATURA (FUNZIONAMENTO): -25…+60 °C

TEMPERATURA (STOCCAGGIO): -40…+85 °C

UMIDITÀ RELATIVA: 95 %, SENZA CONDENSA

RESISTENZA ALLA VIBRAZIONE / SHOCK: CONFORME A EN 60068-2-6 / EN 60068-2-27

IMMUNITÀ / EMISSIONE EMC: CONFORME A EN 61000-6-2 / EN 61000-6-4

GRADO DI PROTEZIONE / POS. INSTALLAZIONE: IP20 / VARIABILE

CABLAGGIO INNESTABILE: PER TUTTI I TERMINALI ESxxxx

OMOLOGAZIONI / MARCATURE: CE, UL, ATEX

EX MARCATURE: II 3 G Ex nA IIC T4 Gc

MODULO DI PROGETTAZIONE: SCATOLA MORSETTIERA COMPATTA CON LED DI SEGNALAZIONE

MATERIALE: POLICARBONATO

DIMENSIONI (LARGHEZZA x ALTEZZA x PROFONDITÀ): 12mm x 100mm x 68mm

INSTALLAZIONE: SU GUIDA DIN DA 35mm, CON SERRATURA CONFERME A EN 60715

MONTAGGIO AFFIANCATO TRAMITE: DOPPIO SLOT E ATTACCO CHIAVE

MARCATURA: ETICHETTATURA DELLE SERIE BZxxx

CABLAGGIO: CONDUTTORE RIGIDO (e), CONDUTTORE FLESSIBILE (f), E PUNTALE (a): AZIONAMENTO A MOLLA CON CACCIAVITE

SEZIONE DI COMMEGAMENTO: FILO PIENO E INTRECCIATO: 0.08…2.5 mm²

SEZIONE DI COMMEGAMENTO: PUNTALE: 0.14…1.5 mm²

SEZIONE DI COMMEGAMENTO AWG: FILO PIENO E INTRECCIATO: AWG 28…14

SEZIONE DI COMMEGAMENTO AWG: PUNTALE: AWG 26…16

LUNGHEZZA DI SPELATURA: 8…9 mm

CONTATTI DI POTENZA DEL CARICO DI CORRENTE: Imax: 10 A

PRODUTTORE: BECKHOFF

CODICE PRODUTTORE: EL5151

ATTENZIONE: LA SCHEDA TECNICA È DISPONIBILE SOLO IN LINGUA INGLESE

clicca per scaricare la scheda tecnica
